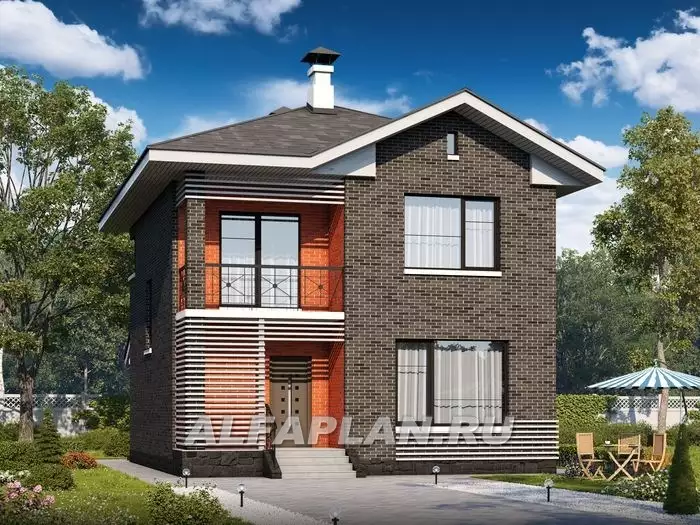

    Современный экономичный дом для небольшой семьи (проект коттеджа 403A)
    12541_0
    Состав материала:
    1. Архитектурно-строительные чертежи (АС).
    2. Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование.
    3. Паспорт проекта.

    Подробнее:
    ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ (проект коттеджа) состоит из «Строительного паспорта проекта» и «Полного комплекта рабочих чертежей (ПК)».

    - "Строительный паспорт проекта"(посмотреть)содержит в себе пояснения к архитектурному замыслу проекта - общую информацию о частном доме, и состоит из пояснений с описанием основных конструкций, поэтажных планов, фасадов и разреза (формат А4). В нем, в отличие от Рабочей Документации, передаваемой на стройку, с целью раскрытия архитектурной идеи показана расстановка основной мебели (аналогично представленным на сайте материалам).
    Имея на руках Строительный Паспорт на проект коттеджа, вам будет легче получать разрешение на строительство в местных административных органах. Продажа "Строительного паспорта проекта" без приобретения основного комплекта рабочих чертежей не производится
    • Полный комплект рабочих чертежей (ПК) (в проекте коттеджа примерно 80-90 листов формата А3) — состоит из Архитектурно-строительных чертежей (АС) и чертежей Инженерных систем (ИС). Для качественного строительства рекомендуется приобретение Полного комплекта.
    • В состав "Архитектурно-строительных чертежей (АС) (в проекте коттеджа примерно 55-65 листов формата А3)" входят:
    Архитектурный раздел (чертежи марки АР):
    • Общие данные по проекту (Общие данные, пояснения, спецификация)
    • Кладочные планы
    • Маркировочные планы
    • План кровли
    • Фасады
    • Разрезы
    • Узлы и детали:
      • конструкции и узлы стен
      • вентиляционные стояки
      • лестница, крыльцо
      • индивидуальные узлы и детали, зависящие от архитектуры дома
    • Ведомость оконных и дверных блоков
    • Изделия: решетки ограждений и иные, зависящие от архитектуры дома
    Конструктивный раздел (чертежи марки КР, КЖ, КД ):
    • Фундамент. Планы-порядовки раскладки блоков или опалубочные чертежи и армирование — для монолитного фундамента. Спецификации
    • Планы перекрытий этажей и спецификации, необходимые узлы и детали перекрытий
    • Планы стропил, их узлы и спецификации
    • Разрезы
    • Основные конструктивные узлы, в зависимости от архитектуры дома
    • Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома
    • Инженерные системы (ИС) разработаны от ввода в дом, то есть это - внутренние сети. Проект внутренних сетей состоит из проектов ОТОПЛЕНИЯ, ВОДОПРОВОДА, КАНАЛИЗАЦИИ и ЭЛЕКТРООБОРУДОВАНИЯ (примерно 25-35 листов формата А3).
    • Инженерные системы (ИС)
    • Водоснабжение и Канализация (чертежи марки ВК)
    • Отопление (чертежи марки ОВ)
    • Электрооборудование (чертежи марки ЭО)
    Продажник: http://www.alfaplan.ru/catalog/item_4660/

    Скачать:
